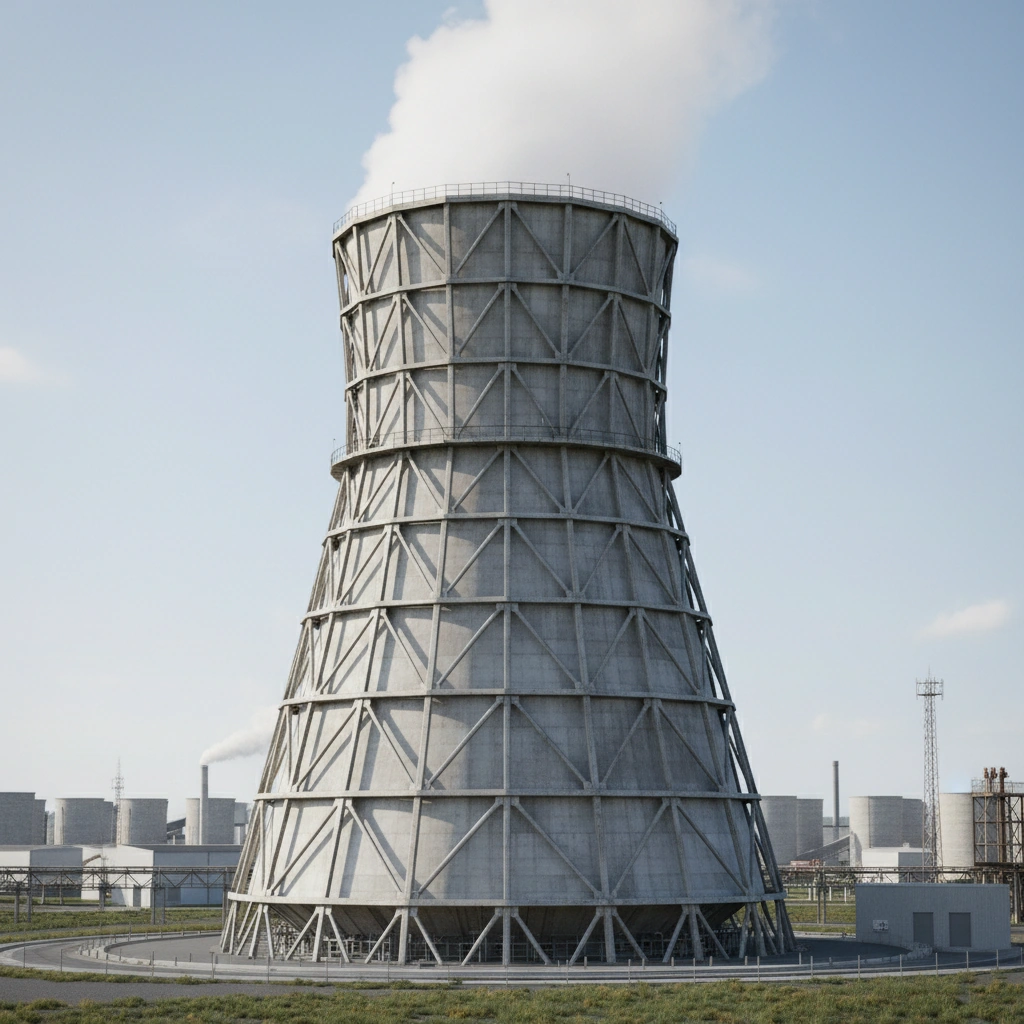

کولینگ تاور مدار باز چیست و چگونه کار میکند؟
تعریف علمی کولینگ تاور مدار باز
در سادهترین تعریف، کولینگ تاور مدار باز تجهیزی است که در آن **آب سیستم فرآیندی به طور مستقیم در معرض هوای محیط قرار میگیرد** و تبخیر بخشی از آن باعث دفع حرارت میشود. در واقع هر چه رطوبت نسبی پایینتر و دمای محیط بالاتر باشد، ظرفیت تبخیری و در نتیجه راندمان برج افزایش مییابد.
ساختار کلی برج خنککننده
هر کولینگ تاور مدار باز از چند بخش حیاتی تشکیل میشود:
- حوضچه پایین (Basin): محفظهای برای جمعآوری آب خنکشده و تغذیه مجدد سیستم است.
- پکینگ (Fill): ناحیهای با سطح تماس بالا بین آب و هوا جهت افزایش تبخیر.
- نازلها: وظیفه پاشش یکنواخت آب گرم روی پکینگها را بر عهده دارند.
- فن و الکتروموتور: جریان هوای لازم را از پایین به بالا (یا برعکس) ایجاد میکند.
- دریفت المیناتور: برای جلوگیری از خروج ذرات آب همراه هوا نصب میشود.
- بدنه و سازه: معمولاً از فایبرگلاس، گالوانیزه یا فایبرکامپوز ساخته میشود.
تمام اجزای فوق در طراحیهای پیشرفته پردیس تبادل به صورت ماژولار و قابل سرویس ساخته میشوند تا بهرهوری و طول عمر سیستم افزایش یابد.
انواع جریان هوا در کولینگ تاور مدار باز
نحوه حرکت جریان هوا نقش مهمی در راندمان حرارتی دارد. انواع برجهای مدار باز از نظر سیستم جریان هوا شامل موارد زیرند:
۱. جریان مخالف (Counter Flow)
در این نوع، آب از بالا به پایین و هوا از پایین به بالا حرکت میکند. تماس بیشتر بین هوا و آب موجب افزایش راندمان میشود. معمولاً در فضاهای محدود کاربرد دارد.
۲. جریان متقاطع (Cross Flow)
در این طرح، هوا از کنارهها به صورت افقی و آب از بالا به پایین حرکت میکند. این مدل برای تعمیرات سادهتر است اما راندمان کمی پایینتر از نوع جریان مخالف دارد.
۳. جریان ترکیبی (Mixed Flow)
ترکیبی از دو حالت فوق است که در طراحیهای جدید برای کاهش تلفات و صدای فن بسیار مؤثر عمل میکند.
انتخاب نوع جریان بستگی به شرایط اقلیمی، نوع صنعت و فضای نصب دارد. برای مثال در مناطق گرم و خشک ایران، نوع جریان مخالف معمولاً عملکرد بهتری دارد.
نحوه عملکرد کولینگ تاور مدار باز به زبان ساده
- پمپ، آب گرم خروجی از تجهیزات (چیلر، مبدل حرارتی یا کوره) را به بالای برج پمپاژ میکند.
- نازلها آب گرم را به صورت یکنواخت روی پکینگها پاشش میکنند.
- فن از پایین هوا را به درون برج میفرستد، در تماس مستقیم با قطرات آب بخشی از آن تبخیر میشود.
- حرارت تبخیر به محیط منتقل شده و آب با دمای کمتر در پایین جمع میشود.
- آب خنکشده مجدداً وارد فرآیند صنعتی میشود.
در واقع، کولینگ تاور مدار باز نوعی سیستم تبخیر جزئی است که با صرف مقدار محدودی از آب، بخش زیادی از گرمای فرایندی را حذف میکند
تفاوت کولینگ تاور مدار باز و کولینگ تاور مدار بسته
یکی از پرسشهای متداول نزد مهندسان، تفاوت عملکرد برج مدار باز با کولینگ تاور مدار بسته است. جدول زیر مقایسه جامعی از این دو سیستم را نشان میدهد.
| ویژگی | مدار باز | مدار بسته |
|---|---|---|
| تماس آب و هوا | مستقیم | غیرمستقیم (از طریق کویل) |
| تبخیر | زیاد | حداقل |
| مصرف آب | بیشتر | کمتر |
| نسبت راندمان به هزینه | بالا در دماهای بالا | پایدار در بارهای ثابت |
| نیاز سرویس | دورهای، ضد رسوب و تصفیه | کمی کمتر |
| کاربرد معمول | ذوب فلز، فولاد، شیمیایی | چیلر، واحدهای دقیق |
بهینهسازی مصرف آب در طراحیهای بومی پردیس تبادل
در اقلیم خشک ایران، تلفات تبخیری چالش عمده است. پردیس تبادل نسل جدیدی از کولینگ تاورهای مدار باز طراحی کرده که با استفاده از پکینگهای خاص PVC با سطح تماس سهبعدی و بهینهسازی زاویه نازلها، مصرف آب را تا حدود ۲۵٪ کاهش دادهاند.
همچنین با افزودن سیستم دریفت کنترل چند مرحلهای، تلفات هوازی به حداقل رسیده است. این فناوریها در کنار استفاده از ایر کولرهای بدون مصرف آب به پردیس تبادل امکان داده تا سیستمهای خنککاری کمآب را برای صنایع فولاد در مناطق کویری پیادهسازی کند.
مواد اولیه و طراحی سازه
سازه کولینگ تاور معمولاً از سه جنس اصلی تولید میشود:
- فایبرگلاس (FRP): مقاوم در برابر خوردگی و UV، مناسب برای صنایع شور و اسیدی
- فلزی گالوانیزه: مناسب برای کارخانجات دارای دمای بالا
- فایبرکامپوز صنعتی: ترکیبی از استحکام و سبکی، انحصاری پردیس تبادل
بدنههای نسل جدید پردیس تبادل با طراحی ماژولاری ساخته میشوند که اجازه حمل آسان، نصب سریع و تعمیر ساده را میدهد. تمامی قطعات با کد استاندارد DIN تولید و کنترل کیفیت میشوند.
سیستم فن و جریان هوا
فن های برج خنککننده مدار باز میتوانند از نوع محوری (Axial) یا سانتریفیوژ باشند. در برجهای بزرگ صنعتی، فن محوری با تیغههای آلومینیومی بالانسشده استفاده میشود تا ضمن کاهش مصرف توان الکتریکی، راندمان جریان هوا افزایش یابد.
استفاده از الکتروموتورهای IP55 ضد رطوبت، گیربکس های صنعتی و سیستم کنترل اینورتر از جمله تفاوتهای مدلهای جدید تولیدی پردیس تبادل است.
محاسبات ظرفیت کولینگ تاور مدار باز
برای انتخاب ظرفیت مناسب باید پارامترهای زیر تعیین شود:
- دبی آب در گردش (m³/h)
- دمای ورودی و خروجی آب
- دمای مرطوب محیط (Wet Bulb Temperature)
- اختلاف دمای طراحی (ΔT)
فرمول محاسبه کلی ظرفیت حرارتی به صورت زیر است:
Q = m × Cp × ΔT
که در آن Q میزان حرارت دفعشده (kcal/h) و Cp گرمای ویژه آب است. تیم مهندسی پردیس تبادل برای هر پروژه صنعتی، محاسبات ظرفیت خنککنندگی را با نرمافزار اختصاصی ThermEx انجام میدهد تا بهترین اندازه و طراحی انتخاب شود.
مزایا و ویژگیهای برجهای تولیدی پردیس تبادل
- بهرهگیری از تکنولوژی تبخیر کنترلشده برای کاهش مصرف آب
- استفاده از فیلترهای جریان هوا برای مناطق گرد و غبارخیز
- طراحی سازه مقاوم در برابر UV و مواد شیمیایی
- دسترسی آسان به قطعات داخلی برای سرویس دورهای
- صدای فن بهینهسازیشده با هود ضد نویز اختصاصی
کاربردهای صنعتی کولینگ تاور مدار باز
این تجهیز در صنایع زیر نقشی حیاتی ایفا میکند:
- کارخانههای ذوب فلزات و فولادسازی
- پالایشگاه و پتروشیمیها
- چیلرهای صنعتی و سیستمهای HVAC
- نیروگاههای برق حرارتی
- کارخانجات غذایی و دارویی
نگهداری و سرویس دورهای
رسوب و خوردگی از چالشهای برج مدار باز هستند. برای کنترل آنها موارد زیر باید رعایت شود:
- تصفیه شیمیایی آب ورودی جهت کنترل سختی
- بررسی دورهای پکینگ و نازلها
- تمیز کردن Basin در هر فصل
- تنظیم بالانس فن و کنترل لرزش
پردیس تبادل خدمات نگهداری و بروزرسانی برجهای قدیمی را نیز ارائه میدهد.
نوآوری های جدید در برجهای خنککننده
تکنولوژی Hybrid (نیمهخشک) که ترکیبی از مدار باز و سیستم ایر کولر صنعتی است توسط پردیس تبادل توسعه یافته تا همزمان مصرف آب را کاهش دهد و راندمان تبخیری را حفظ کند. این راهکار به ویژه در پروژههای استخراج فلز در نواحی مرکزی کشور کاربرد وسیعی دارد.
جمعبندی و تماس با گروه صنعتی پردیس تبادل
کولینگ تاور مدار باز به دلیل ساختار ساده، قیمت مناسب و راندمان بالا یکی از ارکان اصلی سیستمهای خنککاری در صنایع ایران است. طراحیهای بومی پردیس تبادل باعث شده این تجهیزات با شرایط اقلیمی خشک کشور سازگار باشند و در پروژههای متعددی مانند فولاد اصفهان و ذوب آهن اصفهان بهکار روند.
سؤالات متداول (FAQ)
۱. چرا به کولینگ تاور مدار باز، مدار تبخیری گفته میشود؟
زیرا اساس کار آن بر پایه تبخیر بخشی از آب برای دفع حرارت است. تبخیر موجب افزایش گرمای نهان خروجی و کاهش دمای آب میشود.
۲. چه عواملی در راندمان برج تأثیر دارند؟
دبی آب و هوا، شرایط رطوبت محیط، نوع پکینگ، تمیزی نازلها و طراحی فن بیشترین تأثیر را بر عملکرد دارند.
۳. عمر مفید برجهای مدار باز چقدر است؟
درصورتیکه سرویس و بازدید فصلی طبق استاندارد انجام شود، عمر برج بیش از ۱۵ سال خواهد بود.
۴. آیا میتوان کولینگ تاور را به سیستم خنککننده خشک متصل کرد؟
بله، با اتصال به ایر کولر صنعتی و اعمال کنترلر هوشمند، سیستم هیبریدی کمآب ایجاد میشود.
۵. آیا امکان ساخت برج خنککننده سفارشی وجود دارد؟
بله، پردیس تبادل تمامی برجها را مطابق ظرفیت، فضای نصب و شرایط آبوهوایی طراحی میکند.
