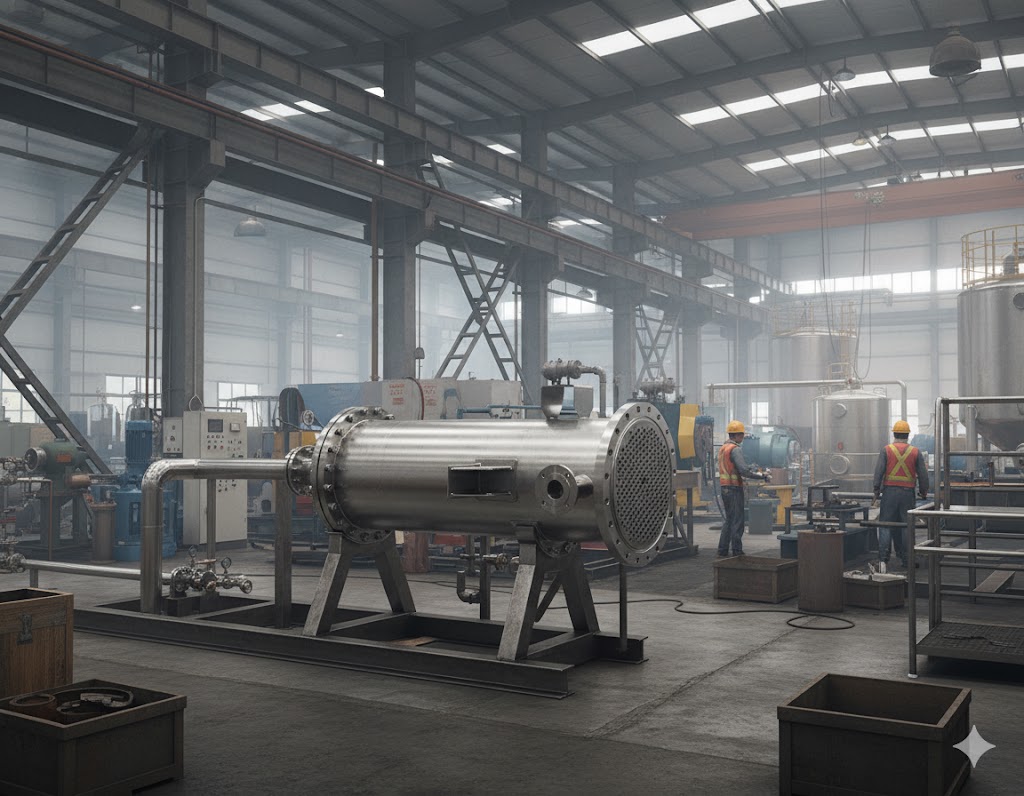

مبدل حرارتی چیست؟ (بررسی کامل عملکرد، انواع و کاربردها)
مبدل حرارتی یا همان مبدل گرمایی یکی از اصلی‌ترین اجزای سیستم‌های صنعتی و خانگی است که برای جابجایی حرارت بین دو سیال مختلف (مانند آب و هوا، یا گاز و مایع) استفاده می‌شود. بدون وجود مبدل‌های حرارتی، کنترل دما، صرفه‌جویی انرژی و اجرای بسیاری از فرآیندهای صنعتی غیرممکن خواهد بود.
در صنایع بزرگ مانند نیروگاه‌ها، پتروشیمی، تهویه مطبوع، و حتی دستگاه‌های تصفیه آب، مبدل حرارتی نقش مهمی در بازدهی و صرفه‌جویی انرژی دارد.
در مجموعه‌هایی مانند پردیس تبادل رادیس نیز از انواع مبدل‌های حرارتی برای بهبود عملکرد سیستم‌ها، کاهش مصرف سوخت و بازیابی انرژی استفاده می‌شود. در این مقاله به زبان ساده توضیح می‌دهیم که مبدل حرارتی چیست، چطور کار می‌کند، چه انواعی دارد، و در چه جاهایی کاربرد دارد.
مبدل حرارتی چگونه کار می‌کند؟
مبدل حرارتی دستگاهی است که حرارت را از یک سیال گرم به یک سیال سرد منتقل می‌کند، بدون اینکه دو سیال با هم تماس مستقیم داشته باشند. به این ترتیب، انرژی گرمایی از منبعی به سیال دیگر منتقل شده و در نتیجه یکی گرم و دیگری خنک می‌شود.
به زبان ساده‌تر تصور کنید یک ظرف آب داغ و یک ظرف آب سرد دارید. اگر بین آن‌ها یک دیواره فلزی نازک قرار دهید، گرمای طرف داغ از طریق فلز به طرف سرد منتقل می‌شود. همین اتفاق در مقیاس صنعتی داخل مبدل حرارتی رخ می‌دهد، اما با طراحی دقیق‌تر و بازدهی بسیار بالاتر.
روش‌های انتقال حرارت در مبدل‌ها
در مبدل‌های حرارتی، انتقال حرارت معمولاً به دو روش انجام می‌شود:
۱. انتقال حرارت مستقیم
در این روش، دو سیال با هم تماس پیدا می‌کنند. مثلاً در برج‌های خنک‌کننده که آب و هوا مستقیماً در تماس هستند، هوا باعث خنک شدن آب می‌شود. این روش ساده است، اما نمی‌توان همیشه از آن استفاده کرد زیرا ممکن است باعث آلودگی یا واکنش بین سیال‌ها شود.
۲. انتقال حرارت غیرمستقیم
در بیشتر صنایع از نوع غیرمستقیم استفاده می‌شود. در این حالت دو سیال با یکدیگر تماس ندارند و فقط از طریق یک دیواره فلزی گرما انتقال پیدا می‌کند. با این روش، امنیت، بهداشت و راندمان افزایش می‌یابد.
در واقع، سیال گرم گرما را به دیواره فلزی منتقل می‌کند، فلز آن انرژی را عبور می‌دهد و سیال سرد در طرف دیگر آن را جذب می‌کند. همین فرایند ساده اساس طراحی تمام مبدل‌های حرارتی مدرن است.
ساختار مبدل حرارتی و جنس بدنه
جنس بدنه مبدل حرارتی اهمیت زیادی دارد، چون باید بتواند هم رسانای خوبی برای گرما باشد و هم در برابر فشار و خوردگی مقاوم بماند. به همین دلیل معمولاً از فلزاتی مانند مس، فولاد ضدزنگ، آلومینیوم و تیتانیوم در ساخت آن‌ها استفاده می‌شود.
- مس: رسانایی حرارتی بسیار بالا دارد و برای سیستم‌های تبرید و آبگرم استفاده می‌شود.
- فولاد ضدزنگ: مقاومت بالا در برابر خوردگی دارد و در صنایع غذایی یا شیمیایی کاربرد زیادی دارد.
- آلومینیوم: سبک است و برای کاربردهایی که وزن پایین اهمیت دارد (مانند کولرهای صنعتی) استفاده می‌شود.
- تیتانیوم: گران‌تر اما فوق‌العاده مقاوم در محیط‌های خورنده مثل آب دریا است.
در طراحی مبدل‌ها معمولاً ضخامت جداره‌ها را بسیار نازک انتخاب می‌کنند تا گرما راحت‌تر منتقل شود و بازده کل سیستم افزایش یابد.

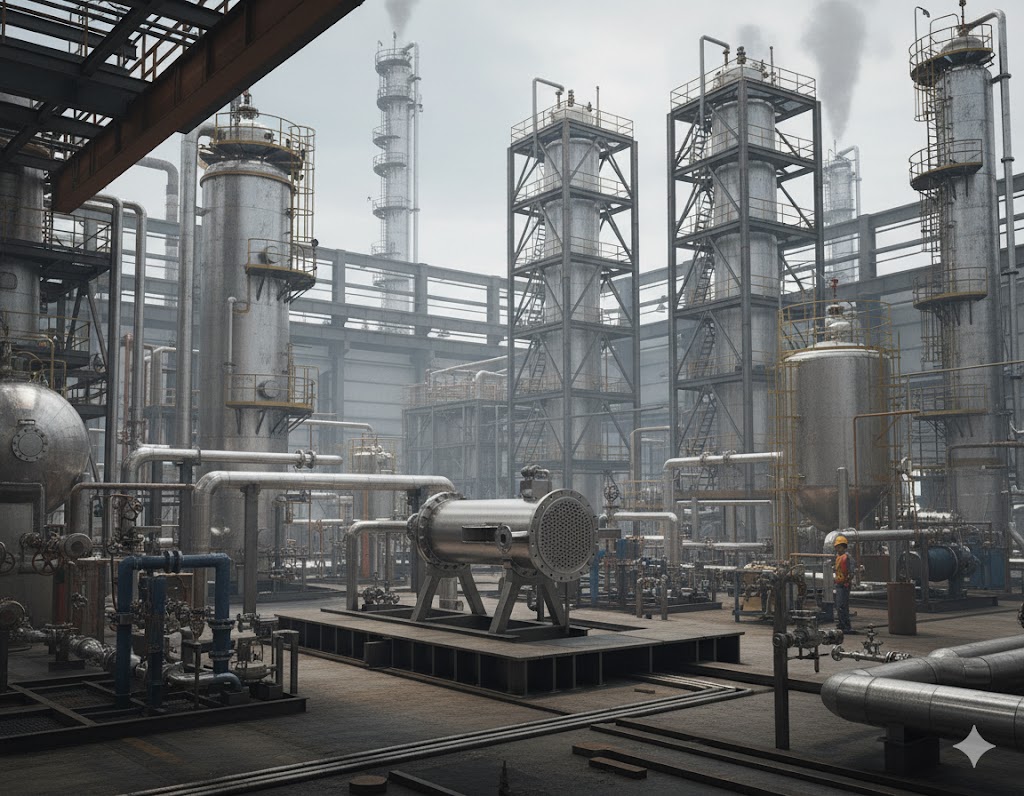

انواع مبدل حرارتی
مبدل‌های حرارتی در شکل‌ها و اندازه‌های مختلفی ساخته می‌شوند. هر نوع آن برای شرایط خاصی مناسب است. در ادامه با رایج‌ترین مدل‌ها آشنا می‌شویم:
۱. مبدل حرارتی پوسته و لوله
پرکاربردترین و قدیمی‌ترین نوع مبدل حرارتی است. این مبدل از تعدادی لوله تشکیل شده که در داخل یک پوسته قرار دارند. سیال گرم از داخل لوله‌ها عبور می‌کند و سیال سرد در فضای بین لوله‌ها جریان دارد.
مزایای آن:
- تحمل بالا در برابر فشار و دما
- دوام زیاد
- مناسب برای صنایع سنگین مثل نفت و گاز
معایب:
- نیاز به فضای زیاد
- سنگین بودن ساختار
- راندمان پایین‌تر نسبت به مدل‌های صفحه‌ای
۲. مبدل حرارتی صفحه‌ای
در این نوع از مجموعه‌ای از صفحات فلزی نازک استفاده می‌شود که جریان‌های سیال در میان آن‌ها حرکت می‌کنند. طراحی خاص صفحات باعث می‌شود تلاطم جریان بالا رفته و انتقال حرارت سریع‌تر انجام شود.
ویژگی‌های این مدل:
- راندمان حرارتی بسیار زیاد
- اشغال فضای کم
- قابلیت افزایش یا کاهش ظرفیت
اما محدودیت دما و فشار دارد و نیاز به سرویس دوره‌ای واشرها دارد. این مدل در صنایع غذایی، دارویی و سرمایشی بسیار محبوب است.
۳. مبدل حرارتی هوا خنک
در این سیستم از هوا به‌جای آب برای خنک‌سازی استفاده می‌شود. این نوع مبدل‌ها دارای پره‌هایی هستند که سطح تماس را زیاد می‌کنند و فن‌های برقی برای دمش هوا استفاده می‌شود.
مزایا:
- نیاز نداشتن به آب خنک‌کننده
- کاهش هزینه‌های مربوط به تصفیه آب
معایب:
- کارایی پایین‌تر در هوای گرم
- صدای زیاد و مصرف برق بیشتر
۴. مبدل دو لوله‌ای
ساده‌ترین نوع مبدل است. از دو لوله که یکی درون دیگری قرار دارد تشکیل می‌شود. یک سیال در لوله داخلی و دیگری در فضای بین دو لوله حرکت می‌کند.
به دلیل ساختار ساده، بیشتر در ظرفیت‌های پایین استفاده می‌شود و برای کارهایی با تغییر فاز (مثل جوش یا چگالش) مناسب است.
۵. مبدل بازیاب حرارتی
در این مدل، گرمای سیال گرم ذخیره شده و بعد به سیال سرد منتقل می‌شود. این نوع مبدل بیشتر در نیروگاه‌ها و سیستم‌های بازیابی انرژی مورد استفاده قرار می‌گیرد. مزیت اصلی آن صرفه‌جویی در مصرف انرژی است.
نحوه جریان سیالات در مبدل
نوع جریان سیالات در داخل مبدل اثر زیادی بر بازدهی دارد:
- جریان هم‌جهت: هر دو سیال در یک جهت حرکت می‌کنند. ساده اما راندمان پایین‌تری دارد.
- جریان خلاف‌جهت: سیالات در جهت مخالف هم جریان دارند که باعث بالاترین راندمان می‌شود.
- جریان متقاطع: مسیر جریان‌ها عمود بر یکدیگر است، راندمان متوسط اما کاربردی متنوع دارد.
کاربردهای مبدل حرارتی در صنایع مختلف
۱. صنعت نفت و گاز
برای خنک کردن نفت خام، بازیابی گرمای بخار، و پیش‌گرمایش مواد اولیه قبل از ورود به راکتورها استفاده می‌شود. در این بخش معمولاً از مبدل‌های پوسته و لوله بزرگ استفاده می‌شود.
۲. نیروگاه‌ها
برای خنک‌سازی بخار خروجی از توربین‌ها، پیش‌گرمایش آب تغذیه بویلر و افزایش راندمان انرژی کاربرد دارند.
۳. صنایع غذایی
در فرآیندهایی مانند پاستوریزه کردن شیر، نوشیدنی یا محصولات لبنی برای حفظ کیفیت و ایمنی مواد استفاده می‌شوند. مبدل‌های صفحه‌ای در این صنعت پرطرفدار هستند.
۴. تهویه مطبوع و برودت
در کولرها، چیلرها و یخچال‌های صنعتی برای جذب یا دفع حرارت استفاده می‌شود. مبدل‌های هوا خنک و صفحه‌ای در این سیستم‌ها دیده می‌شوند.
۵. تصفیه آب و فاضلاب
در سیستم‌های تصفیه مانند اسمز معکوس، مبدل حرارتی برای بازیابی گرما از جریان‌های خروجی گرم استفاده می‌شود تا مصرف انرژی کمتر شود.
نگهداری و عیب‌یابی مبدل حرارتی
با گذشت زمان، عملکرد هر مبدل ممکن است کاهش یابد. رایج‌ترین علت این مسئله رسوب‌گذاری یا خوردگی دیواره‌ها است.
دلایل کاهش راندمان:
- تجمع رسوبات و ذرات معلق در مسیر سیال‌ها
- رشد جلبک یا باکتری‌ها در مسیرهای آبی
- پوسیدگی یا نشت در دیواره‌ها
- کاهش جریان سیال و ایجاد حالت جریان آرام
راه‌های نگهداری و تعمیر:
- شست‌وشوی دوره‌ای با محلول‌های مناسب
- تعویض گسکت‌ها یا واشرهای فرسوده در مبدل صفحه‌ای
- بررسی فشارها در ورودی و خروجی برای تشخیص گرفتگی
- استفاده از مواد ضد رسوب و پایش کیفی آب
اگر تمیزکاری به‌موقع انجام شود، عمر مبدل حرارتی می‌تواند بیش از ۱۵ سال باشد.
نکات اصلی در انتخاب مبدل حرارتی مناسب
برای انتخاب بهترین نوع مبدل باید چند نکته مهم را در نظر گرفت:
- نوع سیال (گاز، مایع یا دوغاب)
- میزان دما و فشار
- فضای موجود برای نصب
- هزینه اولیه و نگهداری
- راندمان حرارتی مورد نیاز
برای مثال در صنایع سنگین معمولاً از پوسته و لوله استفاده می‌شود، اما در مصارف خانگی یا غذایی معمول‌تر است که از مبدل صفحه‌ای یا هوا خنک بهره ببرند.
نتیجه‌گیری
مبدل حرارتی یکی از مهم‌ترین ابزارهای صنعتی است که با استفاده از آن می‌توان انتقال گرما را کنترل و میزان اتلاف انرژی را کاهش داد. انتخاب درست نوع مبدل و نگهداری اصولی از آن می‌تواند موجب صرفه‌جویی قابل‌توجه در هزینه‌های عملیاتی شود.
از رادیاتور خودرو گرفته تا بزرگ‌ترین نیروگاه‌ها، همه به نوعی وابسته به عملکرد صحیح مبدل‌های حرارتی هستند. با شناخت بهتر این دستگاه، می‌توان سیستم‌های صنعتی را بهینه‌تر، اقتصادی‌تر و ایمن‌تر کرد.
سوالات متداول درباره مبدل حرارتی
۱. مبدل حرارتی چیست؟
وسیله‌ای است که انرژی گرمایی را از یک سیال به سیال دیگر منتقل می‌کند بدون اینکه دو سیال با هم تماس پیدا کنند.
۲. تفاوت مبدل صفحه‌ای و پوسته و لوله چیست؟
مبدل صفحه‌ای راندمان بیشتری دارد و جمع‌وجورتر است، در حالی که مبدل پوسته و لوله برای دما و فشارهای بالا مناسب‌تر است.
۳. چگونه می‌توان جلوی رسوب در مبدل حرارتی را گرفت؟
با کنترل کیفیت آب، شست‌وشوی دوره‌ای، و استفاده از ضد رسوب‌های صنعتی.
۴. بهترین جنس برای مبدل حرارتی چیست؟
به نوع کاربرد بستگی دارد. در محیط‌های عادی آلومینیوم یا فولاد ضدزنگ مناسب است، اما در محیط‌های خورنده، تیتانیوم بهترین انتخاب است.
۵. آیا مبدل حرارتی در سیستم تصفیه آب کاربرد دارد؟
بله، در فرآیندهای تصفیه برای استفاده مجدد از حرارت یا پیش‌گرمایش جریان ورودی کاربرد دارد.
۶. چرا مبدل حرارتی در صرفه‌جویی انرژی اهمیت دارد؟
زیرا مانع هدر رفت حرارت می‌شود و گرمای اضافی را دوباره وارد فرآیند می‌کند.
